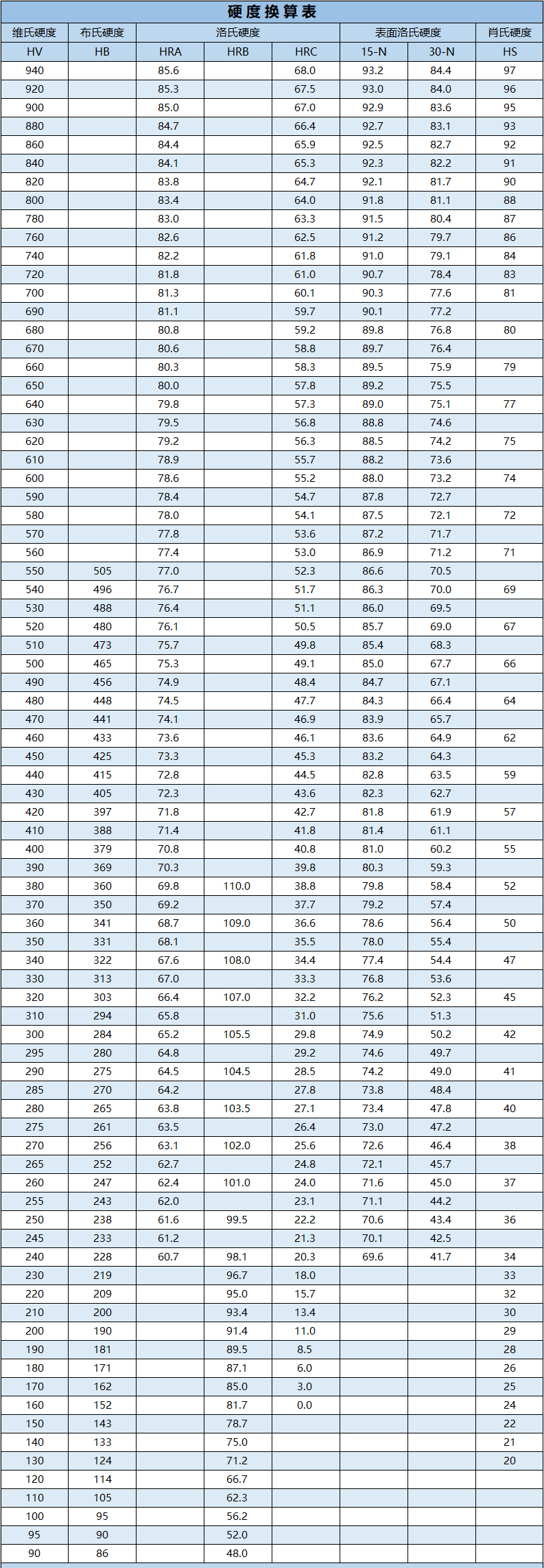

常用硬度换算表
维氏硬度（HV），以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用载荷值除以材料压痕凹坑的表面积，即为维氏硬度值（HV）。它适用于较大工件和较深表面层的硬度测定。
布氏硬度以HB（HBS/HBW）表示（参照GB/T 231-1984），生产中常用布氏硬度法测定经退火、正火和调质的钢件，以及铸铁、有色金属、低合金结构钢等毛坯或半成品的硬度。
洛氏硬度可分为A(HRA)、B(HRB)、C(HRC)、D(HRD)四种标尺，它们的测量范围和应用范围也不同。一般生产中HRC用得较多。压痕较小，可测较薄的材料和硬的材料和成品件的硬度。
维氏硬度以HV表示（参照GB/T 4340-1999），测量极薄试样。
肖氏硬度（HS），应用弹性回跳法将撞销从一定高度落到所试材料的表面上而发生回跳用测得的撞销回跳的高度来表示硬度。撞销是一只具有尖端的小锥，尖端上常镶有金刚钻。
常规金属硬度表如下：
金硬度HB(20)
银硬度HB(25)
铜硬度HB(40)
铁硬度HB(50)
铬硬度HB(110)
钛硬度HB(115)
铍硬度HB(120)
钼硬度HB(160)
锰硬度HB(210)
钨硬度HB(350)
