TA10（GR12）钛钼镍合金（Ti-0.3Mo-0.8Ni）材质详解
TA10（钛钼镍合金）
TA10（钛钼镍合金）名义成分为Ti-0.3Mo-0.8Ni，是20实际70年代中期美国研究开发的Ti-12合金，是一种抗缝隙腐蚀的钛合金，该合金在300的抗拉强度比纯钛高一倍，抗还原性介质的腐蚀能力明显提高，在150-200的氯化物中不发生缝隙腐蚀。

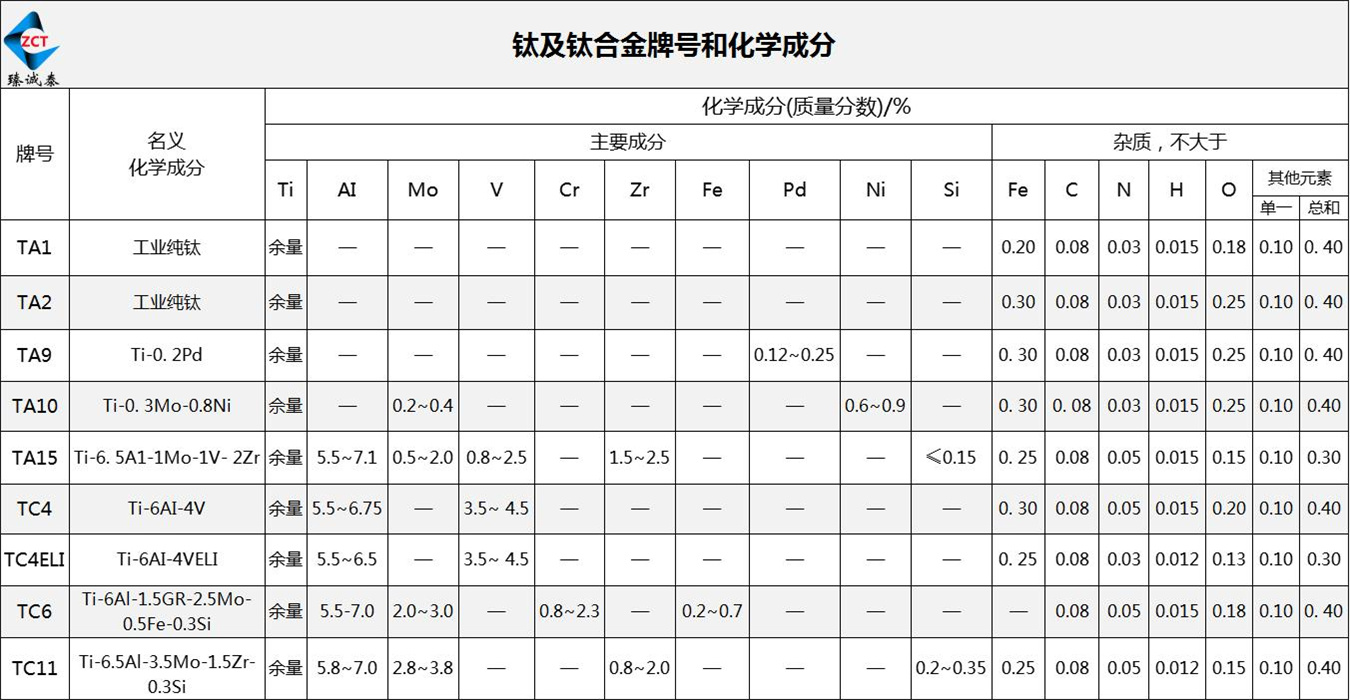

TA10化学成分

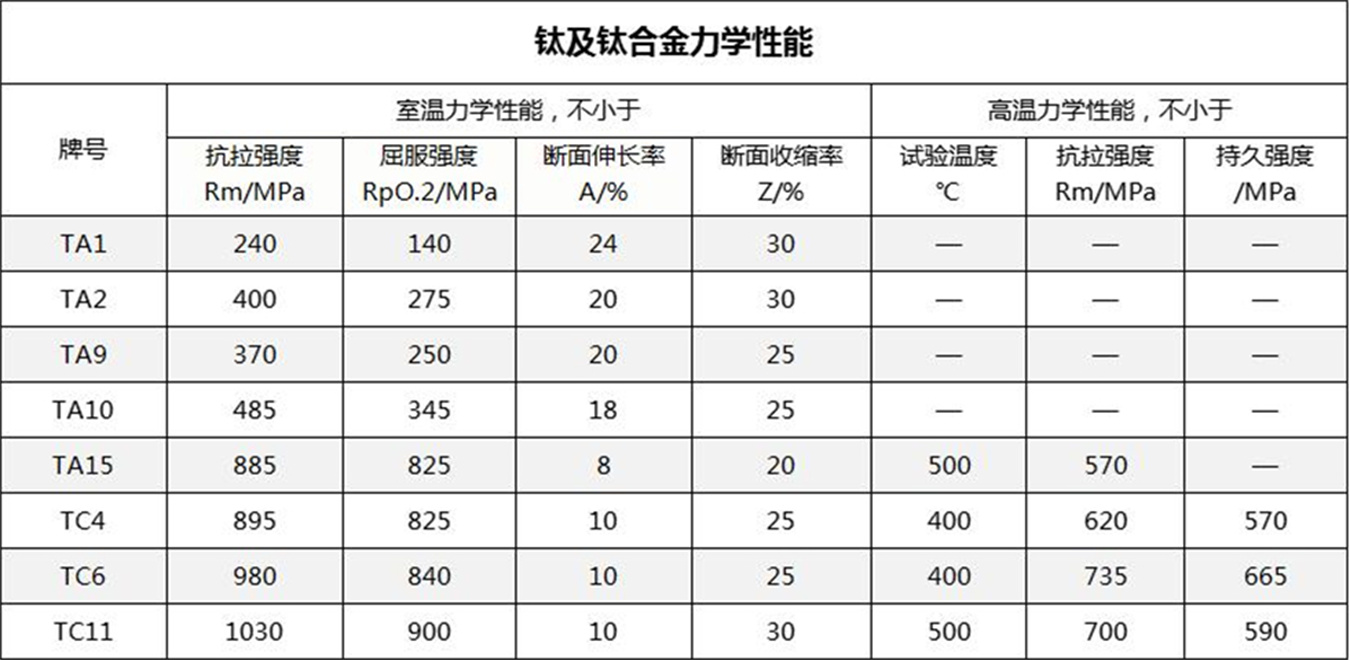

TA10力学性能
钛钼合金是研究于（1952年）的，他在还原性的盐酸中具有优异的耐腐蚀性，Ti-30Mo合金在沸腾的5%碳酸、沸腾的5%硫酸、沸腾10%磷酸、沸腾的10%醋酸和沸腾50%甲酸中，一般大的腐蚀率为0.0254-0.0508mm/a.而纯钛在93.3的10%硫酸溶液中腐蚀率达到38.1-50.8mm/a；Ti-30Mo合金在氧化性介质中耐腐蚀性较差。由于加入高密度的钼铪合金的熔炼、加工和焊接带来一定的空难。由钛钼合金又派生除出了钛钼铌、钛钼锆、钛钼钯等耐腐蚀钛合金。
