钛电镀槽性能介绍
钛是一种耐腐蚀的非铁金属材料，我国资源丰富，在电镀设备中应用日益普遍。
(一)钛的物理性能和力学性能
钛的密度为4．5 X 103kg／m3，介于铝(2．7 X 103kg／m3)和钢(7．8 X 103kg／m3)之间，熔点为l668±5℃，线膨胀系数为8．5×10-6／K，其比热容为0．5J／(g·K)，其导热系数入为l4．63W／(m·K)，只有钢的1／5，铝的1／15，弹性模数E为112500MPa

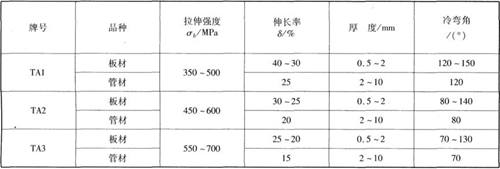

钛的力学性能
(二)钛的耐腐蚀性能
钛是一种化学活性很高的金属，很容易与氧结合成惰性氧化膜，其稳定性远高于铝及不锈钢的氧化膜，且在受到机械损伤后能很快修复，对很多活性介质是耐腐蚀的，尤其是对氧化性介质及含氯、氯化物和氯酸盐等，其耐腐蚀性更好。 ·
钛在非氧化性介质中的耐腐蚀性不好，但若在这些介质中加入氧化性抑制剂，可降低其腐蚀程度。
钛在任何浓度的硝酸中(除红色发烟硝酸外)即使在沸腾的温度下，都是稳定的。钛在硫酸中，当浓度超过10％时，开始被腐蚀并随浓度的增加而加快。钛在盐酸中的耐腐蚀性较差。在磷酸中，当浓度在30％以下，温度低于35℃时较稳定；当温度升高时，耐腐蚀性能降低。在100％的任何浓度的醋酸和蚁酸中，钛都是稳定的。

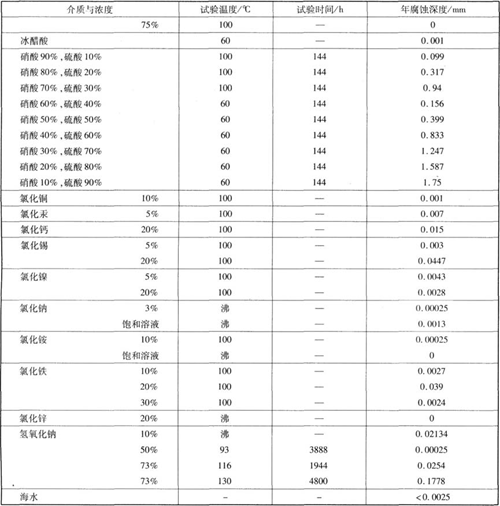

钛的耐腐蚀性能
(三)钛的加工性能
钛不仅具有良好的耐腐蚀性能，而且加工性能也较好，可进行一般机械加工、胀接、焊接等，亦可进行冷、热加工成型。
(四)钛在电镀设备中的应用
电镀生产中的许多溶液，可用钛蛇形管加热或冷却，也可作槽体材料。
(1)可作硫酸镍或氯化镍镀镍溶液的加热管，但不适用于含氟硼酸镍的溶液；
(2)可作硫酸型镀铬溶液的加热管和冷却管以及套槽的内槽，对于含氟化物或氟硅酸的溶液，钛管应安装在阳极和塑料槽壁之间
(3)可作硫酸阳极氧化槽的冷却管，但需作持续阳极保护，对于O℃左右工作的硬质阳极氧化槽，钛管可不作持续性阳极保护；
(4)可作磷化溶液的加热管，其优点是沉积物容易去除；
(5)可作电解铜箔生产用连续电铸的阴极滚筒，由于其表面保持良好的平整度，使剥离下来的铜箔表面光洁度极高，滚筒使用寿命长。
实际应用的电镀槽体规格相当繁多，现将常用的一些槽体规格列于下表以作参考

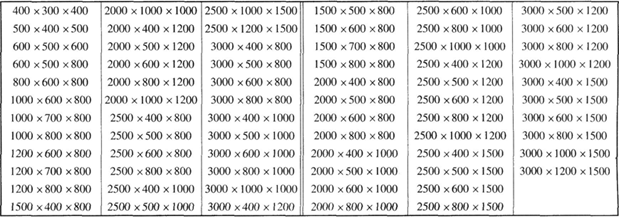

常用槽体尺寸，长／mm×宽／mm×高／mm
钛金属还具有以下几大优点：
一.高温特性：
在高温下，抗拉强度和抗潜变性能极佳，钛金属ZUI高300度左右，钛合金在500度仍具有稳定的强度;
二.低温特性：
在零度时，不发生脆化，仍具有良好的抗疲劳强度和抗破裂韧性;
三.抗疲劳韧性：
但是焊接后受热影响区域有明显抗疲劳强度下降现象;
四.耐蚀性，耐酸碱性：
钛的耐蚀性取决于其表面的稳定氧化膜
